CWB型磁力旋涡泵

CWB型磁力旋涡泵

日期
2019/1/13
标签
CWB型磁力旋涡泵
上一个产品
1W型单级旋涡泵
下一个产品
CW系列旋涡磁力泵
在线客服

产品类别

产品详情

●简 介：

     磁力传动旋涡泵采用磁力传动结构，保证泵能绝对密封，达到无泄漏输送腐蚀性、易燃、易爆、剧毒等化学介质。

●特 点：

    1、高扬程、小流量，比转数一般小于40；
　 2、结构简单、体积小、重量轻；
    3、具有自润滑回路，提高滑动轴承使用寿命；
    4、增设冷却回路，及时带走磁涡流热；
    5、采用悬臂叶片，减小叶轮径向力；
    6、随输送介质黏度增加，泵的效率急剧下降，因而介质黏度应不大于5×10 -6 M 3 /S。

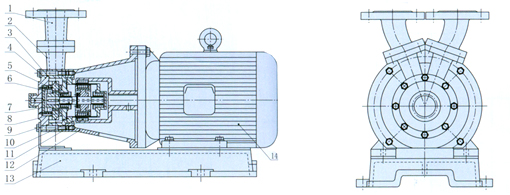

●结 构 示 意 图




1
进出口接管
2
泵壳
3
密封垫
4
泵盖组件
5
叶轮
6
轴承
7
轴
8
止推环
9
隔离套
10
内磁组件
11
外磁组件
12
联接架
13
底板
14
电机

●性 能 参 数 表
型号
流量
（M3/h）
扬程
(m)
转速
(rpm)
电机功率
(kW)
效率η(%)
允许吸上高度
(m)
叶轮直径
(mm)
重量
(kg)
CWB20-20
0.72
20
2900
0.75
22
6
65
26
CWB20-40
0.72
40
2900
1.1
18
6
90
32
CWB20-65
0.72
65
2900
2.2
15
6
105
36
CWB25-25
1.44
25
2900
1.1
26
5
75
28
CWB25-40
1.44
40
2900
1.5
24
5
90
40
CWB25-75
1.44
75
2900
4
20
5
110
55
CWB32-30
2.88
30
2900
2.2
28
5
90
38
CWB32-50
2.88
50
2900
3
26
5
100
52
CWB32-75
2.88
75
2900
7.5
22
5
120
76
CWB32-120
2.88
120
2900
11
18
4.5
140
95
CWB40-40
5.4
40
2900
4
30
4
100
70
CWB40-90
5.4
90
2900
11
26
3.5
130
105
CWB50-45
9
45
2900
7.5
30
4
110
92
CWB65-50
14.4
50
2900
15
35
3.5
120
158
